T型槽平臺T型槽開口尺寸參考

2016/12/20 T型槽,平臺 建新鑄造
本文導讀:T型槽平臺又叫T型槽平板是一種表面帶有T型槽用于裝配,調試機械設備的焊接鑄鐵平臺量具,我公司生產的鑄鐵T型槽平臺和劃線平臺一樣嚴格執行國家相關行業標準,使用高強度鑄鐵鑄造,不僅精度穩定,而且堅固耐用。



T型槽平臺又叫T型槽平板是一種表面帶有T型槽用于裝配,調試機械設備的焊接鑄鐵平臺量具,我公司生產的鑄鐵T型槽平臺和劃線平臺一樣嚴格執行國家相關行業標準,使用高強度鑄鐵鑄造,不僅精度穩定,而且堅固耐用。
T型槽平板工作面采用的是刮研工藝,用涂色的方法進行檢驗,保證了平面的精度。工作面一般有T型槽,也可以根據要求加工長孔和圓孔,這種T型槽平臺采用的是優質純鐵鑄造而成的。我公司生產T型槽平臺廣泛應用在動力機械設備的裝配、調試、焊接、鉚焊,這種產品表面帶有T形槽,可以固定機械設備。


開口尺寸
T型槽寬度
T型槽深度
總深度
14
30
11
29
18
30--32
11--12
30--36
20
36
16--18
30--36
22
37--40
16--18
38--45
24
42
20
40--46
28
46--50
20--22
48--56
36
56--60
25--28
61--71
42
68--72
32--35
74--85

T形槽尺寸一般標準設計

1.2.10 T形槽尺寸

表1   T形槽      (mm)
 T形槽尺寸T形槽尺寸
            E,F和G刀45度角或倒圓

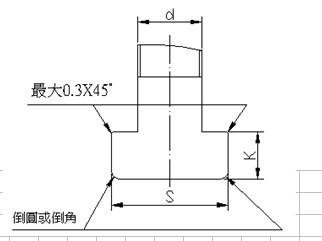

T形槽 螺栓頭部
A B C H E F G d S K
基本
尺寸
最小
尺寸
****
尺寸
最小
尺寸
****
尺寸
最小
尺寸
****
尺寸
****
尺寸
****
尺寸
****
尺寸
公稱
尺寸
****
尺寸
****
尺寸
5 10 11 3.5 4.5 8 10 1 0.6 1 M4 9 3
6 11 12.5 5 6 11 13 M5 10 4
8 14.5 16 7 8 15 18 M6 13 6
10 16 18 7 8 17 21 M8 15 6
12 19 21 8 9 20 25 M10 18 7
14 23 25 9 11 23 28 1.6 1.6 M12 22 8
18 30 32 12 14 30 36 1 M16 28 10
22 37 40 16 18 38 45 2.5 M20 34 14
28 46 50 20 22 48 56 M24 43 18
36 56 60 25 28 61 71 2.5 M30 53 23
42 68 72 32 36 74 85 1.6 4 M36 64 28
48 80 85 36 40 84 95 2 6 M42 75 32
54 90 95 40 44 94 106 M48 85 36
